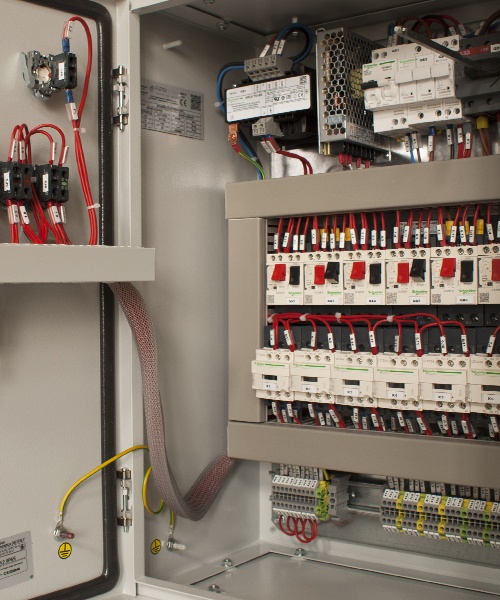

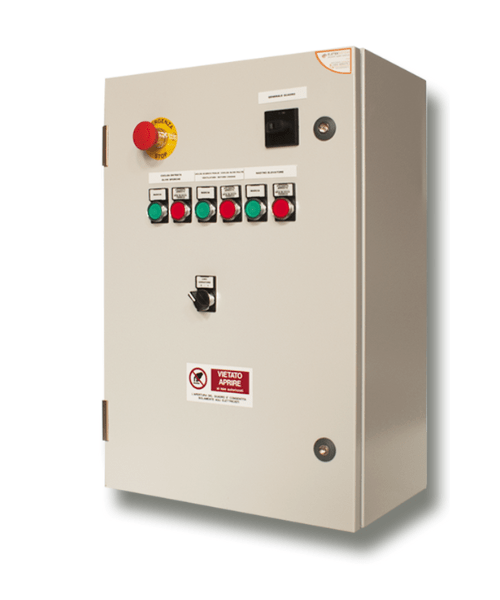

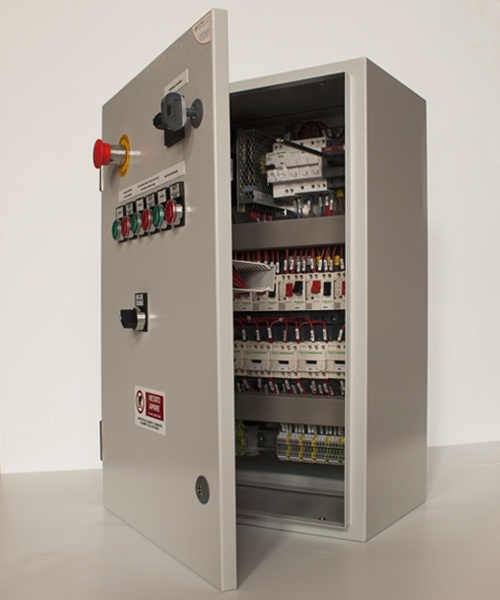

quadri di avviamento diretto

Realizziamo Quadri Elettrici di Avviamento Diretto con connessione diretta alla rete di alimentazione, che implica un avviamento a piena tensione e frequenza costante, una coppia di avviamento elevata e tempi di accelerazione mediamente ridotti.

Il sistema di avviamento diretto è il più semplice, tradizionale ed economico per avviare elettropompe o motori.

Consiste nel connettere il motore direttamente alla rete elettrica di alimentazione eseguendo quindi un avviamento a piena tensione caratterizzata da un’elevata coppia di avvio (da 1,9 a 2,1 volte la coppia di massima velocità) e una corrente di avvio da 5,5 a 7 volte la corrente nominale.

Applicazioni consigliate:

– piccole pompe sommerse

– pompe sommergibili

– sistemi di aumento pressione con pompe di superficie

– piccoli compressori

– ventilatori

CARATTERISTICHE ELETTRICHE

Ingresso rete 3 ~ 50/60Hz 400V ± 10%
Trasformatore 400 + 230/24V per circuiti ausiliari
Selettore Automatico o Manuale
Spia bianca di presenza rete
Pulsante luminoso verde – marcia
Pulsante luminoso rosso – arresto
Salvamotore ripristinabile internamente
Fusibili di protezione ausiliari e utenza
Sezionatore generale con bloccoporta
Coordinamento: tipo 1, avviamento normale
Potere di interruzione: 10kA
Potere di interruzione estremo: 50kA
Grado di protezione: IP52 minimo
Armadio in metallo con porta cieca
Temperatura ambiente: -5/+40°C
Umidità relativa 50% a 40°C (non condensata)

OPTIONAL:

Allarme sonoro e visivo cablato. Sirena 90 dB: ingresso comando da galleggiante o pressostato

Allarme sonoro con batteria tampone

Controllo di livello

Kit 3 sonde di livello per protezione marcia a secco

Kit voltmetro 500 V con commutatore voltmetrico

Kit amperometro con T.A.

Contatore

Contatti puliti in morsettiera per uscita allarme o telecontrollo

Kit marcia/arresto per 2 galleggianti

Controllo sequenza e mancanza fasi

Pulsante marcia/arresto

Pulsante a fungo d’emergenza

Timer giornaliero a cavalieri

Timer settimanale digitale

Timer pausa/lavoro

Grado di protezione armadio:

IP52 minimo in materiale isolante

IP66 con porta trasparente e controporta interna in materiale isolante

IP65 con porta trasparente e controporta interna in metallo

*Altre varianti a richiesta

GAMMA ELEDIR

CODICE	POTENZA		RANGE CORRENTE I[A]		DIMENSIONI [mm]
	kW	HP	RANGE CORRENTE I[A]		DIMENSIONI [mm]
	400 V~		da	a	H	L	P
ELEDIR06	0,06	0.08	0,1	0,16	400	300	200
ELEDIR09	0,09	0,12	0,16	0,25	400	300	200
ELEDIR012	0,12	0,16	0,25	0,4	400	300	200
ELEDIR018	0,18	0,24	0,4	0,63	400	300	200
ELEDIR025	0,25	0,34	0,4	0,63	400	300	200
ELEDIR037	0,37	0,5	0,63	1	400	300	200
ELEDIR055	0,55	0,75	1	1,6	400	300	200
ELEDIR075	0,75	1,02	1,6	2,5	400	300	200
ELEDIR1	1,1	1,5	2,5	4	400	300	200
ELEDIR2	2,2	2,99	2,5	4	400	300	200
ELEDIR3	3	4,08	4	6,3	400	300	200
ELEDIR4	4	5,44	6	10	400	300	200
ELEDIR5	5,5	7,48	9	14	400	300	200
ELEDIR7	7,5	10,2	13	18	400	300	200
ELEDIR9	9	12,24	17	23	400	300	200
ELEDIR11	11	14,96	20	25	400	300	200
ELEDIR15	15	20,39	24	32	500	400	200
ELEDIR18	18,5	25,15	25	40	500	400	200
ELEDIR22	22	29,91	40	63	500	400	200
ELEDIR30	30	40,79	40	63	500	400	200
ELEDIR37	37	50,31	56	80	600	400	200
